La guía definitiva de las sondas de ultrasonidos (2026)

Entonces, ¿cuál es la magia dentro de esa sonda?

En realidad es más sencillo de lo que parece. Todo se reduce a unos cristales especiales y a un interesante fenómeno de la física.

El secreto es algo llamado efecto piezoeléctrico.

Y es una simple calle de doble sentido:

1. Entrada de electricidad -> Salida de sonido: El ecógrafo envía una descarga eléctrica a los cristales del interior de la sonda. Esto hace que vibren increíblemente rápido, creando una onda sonora de alta frecuencia que no podemos oír.
2. Sonido que entra -> Electricidad que sale: Esa onda sonora viaja por el cuerpo y rebota en órganos y tejidos. Cuando el "eco" rebota en los cristales, los hace vibrar de nuevo. Esta vez, esa vibración crea una descarga de electricidad que la máquina lee.

Eso es. Un bucle constante y rápido de electricidad a sonido y de sonido a electricidad.

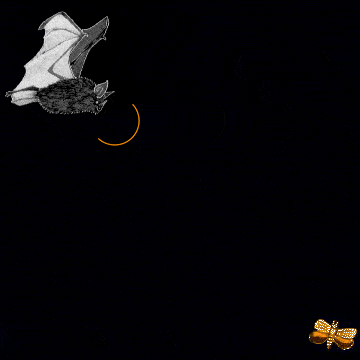

Piénsalo como un murciélago navegando en una cueva.

El murciélago emite un chillido agudo y escucha los ecos para cartografiar su entorno. La sonda hace exactamente lo mismo con las ondas sonoras.

Si sólo recuerdas una cosa de esta sección, que sea esto.

Este es el compromiso fundamental en todos los ultrasonidos.

Esto es lo esencial:

Estas sondas emiten ondas sonoras muy juntas.

• El superpoder: le ofrece un nivel de detalle asombroso y de alta resolución. Es como mirar algo con una potente lupa.
• El truco: Las ondas sonoras se agotan muy rápidamente. No pueden penetrar profundamente en el cuerpo.
• Úsalo para: Cosas justo debajo de la piel (como vasos sanguíneos, nervios o buscar una astilla).

Estas sondas emiten ondas sonoras más dispersas.

• El superpoder: estas ondas son muy potentes. Pueden viajar hasta el interior del cuerpo para ver órganos como el corazón y el hígado.
• El truco: Se sacrifican los detalles. La imagen es menos nítida y un poco más borrosa de cerca.
• Úsalo para: Estructuras profundas del abdomen y tórax.

La palabra "piezoeléctrico" procede del griego piezein, que significa 'apretar' o 'presionar'. Describe los materiales que generan una carga eléctrica en respuesta a una tensión mecánica aplicada (como un eco de retorno).

Entonces, ¿por qué las ondas de alta frecuencia no pueden llegar a las profundidades? La razón es un concepto llamado atenuación. Es como intentar oír música a través de una pared. Los graves se oyen con facilidad, pero los agudos son amortiguados y absorbidos por la pared.

El tejido humano hace lo mismo. Absorbe la energía sonora de alta frecuencia mucho más rápido que la de baja frecuencia.

Para los aficionados a la física, la relación entre la tensión mecánica en el cristal (S) y el campo eléctrico aplicado (E) puede describirse mediante esta ecuación tensorial:

Bien, vayamos a lo bueno.

Ya sabes... cómo las sondas funcionan. Ahora es el momento de conocer a su equipo de especialistas.

Este es el trato: Puedes manejar más de 90% de todos los exámenes de cabecera comunes dominando sólo estas cinco sondas. Considéralas tus estrellas. Saber qué jugador poner en el juego es el secreto para ganar.

Vamos a desglosarlos.

Este es su especialista en alta definición. Cuando necesites ver algo poco profundo con detalles nítidos y hermosos, esta es la sonda que agarras.

• ALIAS: La sonda vascular, "la línea"
• Frecuencia: Alta (normalmente 6-13 MHz)
• Huella: Plana, rectangular. Crea una imagen rectangular perfecta en la pantalla.
• Superpoder: Ver estructuras poco profundas con todo lujo de detalles.

Lo mejor para:

• Acceso vascular: El REY indiscutible para colocar vías intravenosas y centrales.
• Bloqueos nerviosos: Ver los nervios con este nivel de detalle cambia las reglas del juego.
• Exploraciones de TVP: Evaluación de coágulos sanguíneos en las piernas.
• Tejidos blandos y piezas pequeñas: Encontrar astillas, comprobar si hay abscesos, mirar el ojo o la tiroides.

Perla clínica: Como es de alta frecuencia, es terrible para buscar en profundidad. Si no puedes ver lo que necesitas, probablemente tengas la sonda equivocada para el trabajo.

Cuando necesite ver la imagen completa del interior del cuerpo, este es su caballo de batalla. Sacrifica los detalles finos para lograr una profundidad poderosa.

• ALIAS: La sonda convexa, la sonda abdominal, "la curva"
• Frecuencia: Bajo (normalmente 2-5 MHz)
• Huella: Grande, curvada. Crea una imagen ancha, en forma de C y de abanico.
• Superpoder: Ver en profundidad el abdomen y el tórax.

Lo mejor para:

• Exámenes abdominales: Se utiliza para el hígado, la vesícula biliar, los riñones, la aorta y el bazo.
• Examen eFAST: Esencial para las vistas abdominales y pélvicas en las exploraciones traumatológicas.
• OBSTETRICIA Y GINECOLOGÍA: El estándar para la mayoría de los exámenes obstétricos y ginecológicos.
• Ecografía pulmonar: Ideal para obtener una visión amplia de la superficie pulmonar.

Perla clínica: Debido a su anchura, puede resultar difícil introducirla entre las costillas. Si aparece una sombra costal, prueba a girar la sonda 90 grados para alinearla con el espacio intercostal.

Esta sonda es una especialista con una superpotencia única. Su pequeño tamaño le permite asomarse entre las costillas para obtener vistas perfectas y sin obstáculos del corazón.

• ALIAS: La sonda cardíaca
• Frecuencia: Bajo (normalmente 1-5 MHz)
• Huella: Pequeño, cuadrado. Envía un rayo en forma de abanico que empieza pequeño.
• Superpoder: Entrar en lugares estrechos, especialmente el pecho.

Lo mejor para:

• El corazón: Este es el rey de la ecocardiografía de cabecera. Punto.
• Examen eFAST: La mejor herramienta para las vistas cardíacas en una exploración traumatológica.
• Pulmones: Excelente para mirar entre las costillas en busca de artefactos pulmonares específicos.
• Abdomen (en caso de apuro): Puede utilizarse para vistas abdominales profundas si no se dispone de una sonda curvilínea.

Perla clínica: La calidad de imagen de los objetos situados justo debajo de la sonda (el campo cercano) suele ser mala. Está diseñado para buscar en profundidad, así que no te sorprendas si el primer centímetro de la imagen es borroso.

Se trata de una sonda altamente especializada diseñada para una sola cosa: obtener una visión interna. Proporciona imágenes increíblemente detalladas que simplemente no se pueden obtener desde el exterior del cuerpo.

• ALIAS: La sonda transvaginal, "la varita"
• Frecuencia: Media-alta (normalmente 5-9 MHz)
• Huella: Una sonda larga con una lente en forma de U en la parte superior que ofrece un campo de visión muy amplio.
• Superpoder: Acercarse a los órganos pélvicos para obtener detalles increíbles.

Lo mejor para:

• Ginecología y Obstetricia Transvaginal: La norma de referencia para el embarazo precoz en el primer trimestre y los exámenes ginecológicos detallados.
• Transrectal: Se utiliza para exámenes detallados de la próstata.

Clinical Pearl (Seguridad crítica del paciente): Esta sonda es un riesgo para el control de infecciones. Se requiere una funda de sonda específica para cada uso y deben someterse a una desinfección de alto nivel (DAN) después de cada examen, según el protocolo de su institución.

Piense en la sonda lineal normal, pero con esteroides. Se trata de una sonda de frecuencia ultraalta para observar las estructuras más pequeñas y superficiales con un detalle alucinante.

• ALIAS: La sonda intraoperatoria, la sonda para piezas pequeñas
• Frecuencia: Muy alta (normalmente 10-18 MHz)
• Huella: Una huella muy pequeña y plana, como una sonda lineal en miniatura.
• Superpoder: Obtención de imágenes de muy alta resolución de estructuras superficiales muy pequeñas.

Lo mejor para:

• Musculoesquelético (MSK): Perfecto para tendones y ligamentos de articulaciones pequeñas como dedos de manos y pies.
• Bloqueos nerviosos superficiales: Cuando la precisión es primordial.
• Piezas pequeñas: Evaluación de pequeños bultos, protuberancias y lesiones cutáneas.

Perla clínica: Se trata de una sonda especializada. Pero si usted trabaja en MSK, tratamiento del dolor, reumatología o dermatología, es su mejor amigo.

¿Aún no sabes qué sonda hace qué?

A veces, verlos en acción es la mejor manera de aprender.

Movimientos profesionales: Su decisión en 3 segundos

¿Se siente abrumado? No lo esté.

Hágase una pregunta: "¿Qué estoy buscando?"

• ¿Es poco profundo y necesita muchos detalles? -> Agarrar El artista del detalle (Lineal).
• ¿Es profundo en el abdomen? -> Agarrar El buceador de aguas profundas (Curvilínea).
• ¿Necesito ver el corazón o mirar entre las costillas? -> Agarrar El calentador de costillas (Phased Array).

Este sencillo modelo mental te dará la respuesta correcta el 90% de las veces.

¿Alguna vez has puesto la sonda a un paciente y todo parece... al revés?

Mueves la sonda a la izquierda y la imagen se mueve a la derecha. Es confuso y puede dar lugar a errores importantes.

¿Cuál es el problema? Te faltan dos cosas clave: el apretón de manos secreto de la orientación y los cuatro movimientos básicos para conseguir la foto perfecta.

Arreglémoslo ahora mismo.

Hay una comunicación constante y silenciosa entre la sonda en la mano y la imagen en la pantalla. Todo se reduce a dos cosas:

1. El marcador de la sonda: Mira tu sonda. Verás una protuberancia física, un punto o una línea en un lado.
2. El indicador de pantalla: Ahora mire la pantalla de la ecografía. Verás un punto o logotipo correspondiente en una de las esquinas.

La regla de oro de la orientación: El lado de la sonda con el marcador corresponde SIEMPRE al lado de la pantalla con el indicador.

Para mantener la normalidad, hay dos reglas universales sobre dónde apuntar el marcador:

• Para escaneos longitudinales (long-ways): El marcador apunta hacia la cabeza del paciente.
• Para exploraciones transversales (sección transversal): El marcador apunta hacia el lado DERECHO del paciente.

Consejo profesional: El truco del dedo. ¿No estás seguro de estar orientado? Golpea suavemente el lateral de la sonda con el marcador. Si ves un destello en la pantalla en el mismo lado que el punto indicador, estás listo.

Conseguir la imagen perfecta no es cuestión de movimientos alocados y aleatorios. Se trata de cuatro acciones simples y precisas. Domínalas y dominarás la sonda.

1. Presión: Se trata simplemente de aplicar una presión suave. A veces, con solo presionar un poco más fuerte se puede ver un objetivo o comprimir un tejido para que la imagen sea más nítida.

2. Alineación (Deslizamiento): Esto significa deslizar la sonda por la piel sin cambiar su orientación. Así es como se sigue un vaso o se explora todo un órgano de lado a lado.

3. Rotación: Se trata de girar o torcer la sonda en su sitio (en el sentido de las agujas del reloj o en sentido contrario) para cambiar la vista de transversal a longitudinal, o para alinearla con el objetivo.

4. Inclinación (ventilador): Consiste en inclinar la sonda hacia delante y hacia atrás a lo largo de su eje longitudinal sin mover su huella sobre la piel. Te permite "abanicar" una estructura para verla en 3D en tu mente.

5. Meciéndose: Se trata de inclinar la sonda de lado a lado a lo largo de su eje corto. Imagina que mantienes los extremos largos de la sonda en su sitio y la "balanceas" como un balancín sobre su punto central.

"La "knobología" es el arte de utilizar los mandos de la máquina. No te dejes intimidar por todos los botones. Sólo necesitas dos para empezar.

• Profundidad: Es el objetivo del zoom. Controla la profundidad de la ecografía. ¿Demasiado superficial? Cortarás la parte inferior de tu objetivo. ¿Demasiado profundo? Su objetivo será pequeño y difícil de ver en la parte superior de la pantalla. El objetivo es que el objeto ocupe aproximadamente 75% de la pantalla.
• Ganancia: Este es tu control de brillo. ¿Demasiado bajo? La imagen es demasiado oscura. ¿Demasiado alto? La imagen se ve desvaída y nevada. Piensa que es como el control de volumen de un equipo de música: lo quieres justo.

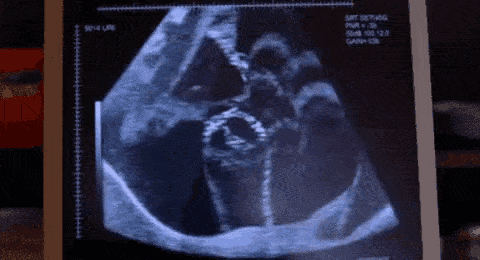

¿Quieres ver cómo funciona? Este vídeo te muestra exactamente cómo el ajuste de Profundidad y Ganancia transforma la imagen en tiempo real.

Todos lo hemos visto.

El ecógrafo se quedó en un rincón. La sonda colgando, cubierta de una costra de gel reseca.

Es la escena de un crimen. No seas esa persona.

Porque esta es la regla absoluta, #1, no negociable de usar ultrasonidos:

DEBE limpiar la sonda después de CADA. CADA. PACIENTE.

No se trata sólo de ser ordenado. Se trata de la seguridad del paciente. Las sondas pueden transmitir infecciones si no se limpian correctamente.

¿La buena noticia? Es increíblemente sencillo hacerlo bien.

Su rutina de limpieza de 30 segundos

Para 99% de escaneos, no necesitas un proceso complicado. Solo necesitas la herramienta adecuada y 30 segundos.

El héroe aquí es un desinfectante de bajo nivel diseñado para equipos médicos. La mayoría de los hospitales utilizan toallitas o sprays con compuestos de amonio cuaternario (como T-Spray).

Esta es la rutina. Hazlo siempre.

Paso 1: La limpieza inmediata :  En cuanto termines de escanear, coge una toalla de papel o un paño suave y limpia TODO el gel visible. Cógelo todo.

Paso 2: Pulverizar y aplicar : Rocíe el desinfectante en un paño nuevo o utilice una toallita previamente empapada. Limpie a fondo toda la sonda, prestando especial atención a la lente.

Paso 3: El juego de la espera (¡Esta es la parte importante!) : Deje que el desinfectante actúe durante el "tiempo de contacto" recomendado. Suele ser de 30 a 60 segundos. Es entonces cuando se produce la magia y los gérmenes mueren realmente. No te limites a frotar y secar.

Paso 4: El pulido final : Una vez transcurrido el tiempo de contacto, coge un paño nuevo y seco y seca completamente la sonda.

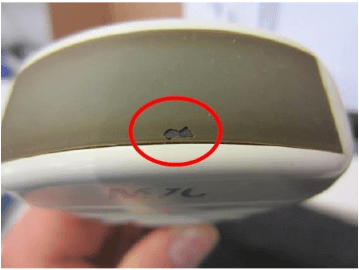

Etapa 5 : Inspección de daños :

Ya casi has terminado. Pero este último paso es crítico.

Antes de colgar la sonda, dale un repaso rápido.

Busca:

• Grietas en el alojamiento de la sonda.
• Hilos deshilachados o expuestos en el cable.
• Daños en la lente o en las patillas del conector.

¿Cuál es la conclusión? Una sonda dañada no es sólo un problema de rendimiento, sino un grave riesgo para su seguridad y la del paciente.

Esta comprobación de 5 segundos protege a su paciente, le protege a usted y protege su carísimo equipo.

Ya está. Ya está.

La rutina anterior es para sondas que sólo tocan piel intacta.

Esto es diferente.

Cualquier sonda que entre en una cavidad corporal requiere un proceso separado y más riguroso denominado desinfección de alto nivel (DAN).

Esto se aplica a:

• Sondas endocavitarias (transvaginales, transrectales)
• Sondas TEE (eco transesofágico)

La DAN es absolutamente obligatoria para prevenir la transmisión de patógenos graves. Este proceso es complejo y debe seguirse con precisión según el protocolo específico de su institución. Las toallitas desinfectantes de bajo nivel NO son suficientes para estas sondas.

Esto es igual de importante. Puedes dañar seriamente una sonda $5.000 si utilizas el material equivocado.

• NUNCA utilice toallitas con alcohol: Este es el pecado capital de la limpieza de sondas. El alcohol puede agrietar la delicada membrana de la lente de la sonda con el tiempo, destruyéndola.
• NUNCA empape la sonda: Estos dispositivos son resistentes al agua, no impermeables. No sumerja nunca la sonda ni su conector en ningún líquido. Freirás los componentes electrónicos de su interior.

Movimientos profesionales: Higiene de alto nivel

¿Quieres ser un auténtico profesional? No se trata sólo de la sonda.

• Inspeccione el cable: Cuando estés limpiando, dedica 2 segundos a pasar los ojos por el cable. Busca grietas o alambres expuestos. Un cable dañado es un peligro para la seguridad.
• Guárdalo bien: No enrolles la sonda y la guardes en un cajón. Esto puede dañar los delicados cables de su interior. La mejor práctica es colgar las sondas por sus conectores en un estante de almacenamiento designado.

Le pasa a todo el mundo.

Estás seguro. Tienes la sonda correcta. La pones en el paciente y... no ves nada. O ves un desastre nevado y borroso.

Que no cunda el pánico. Se trata de 90% de ultrasonido de aprendizaje.

Cuando un escáner falla, suele deberse a uno de estos cuatro motivos. Veamos cuáles son.

Problema #1: "¡No encuentro lo que busco!"

Sabes que la aorta debería estar ahí, pero no puedes verla.

La solución: Volver a lo básico.

1. Compruebe su orientación: ¿Su marcador de sonda apunta a la cabeza del paciente (longitudinal) o a su derecha (transversal)? Un error de 180 grados es el más común.
2. Amplíe su búsqueda: Desliza suavemente la sonda un centímetro a izquierda o derecha. Tu objetivo puede estar justo fuera de la pantalla.
3.  Ajuste su profundidad: ¿Es usted demasiado profundo? ¿O demasiado superficial? Asegúrate de que tu objetivo tiene espacio para aparecer en la pantalla.

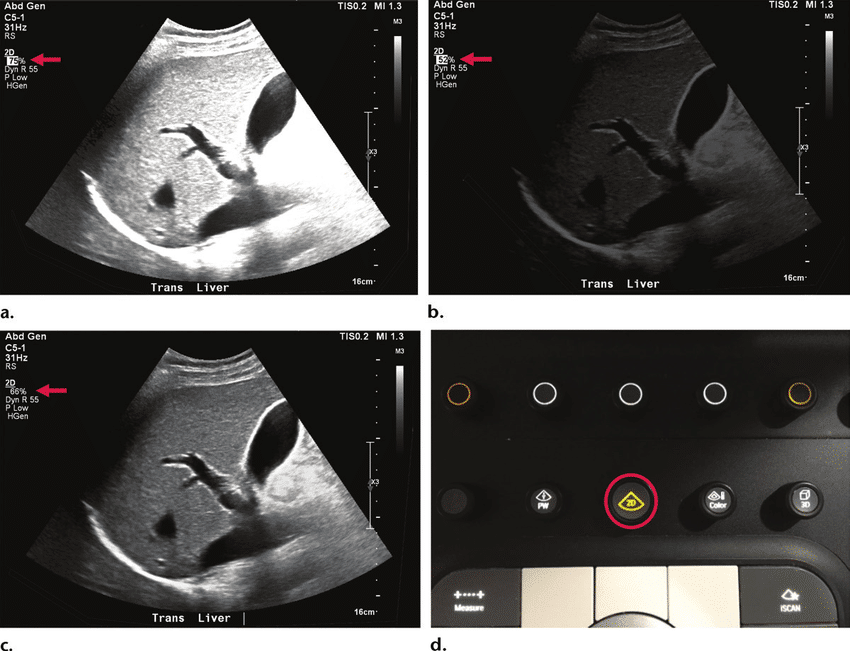

Problema #2: "¡Mi imagen es demasiado oscura o demasiado brillante!"

Este es un problema clásico de Ganancia. Recuerde, la ganancia es sólo su perilla de brillo.

Si tu imagen es demasiado oscura y turbia... La solución: Tienes que aumentar la ganancia. Súbela hasta que las estructuras sean claramente visibles.

Si tu imagen es un desastre nevado y descolorido... La solución: Tiene demasiada ganancia. Disminuye la ganancia hasta que desaparezca la "nieve" y la imagen tenga un gris equilibrado.

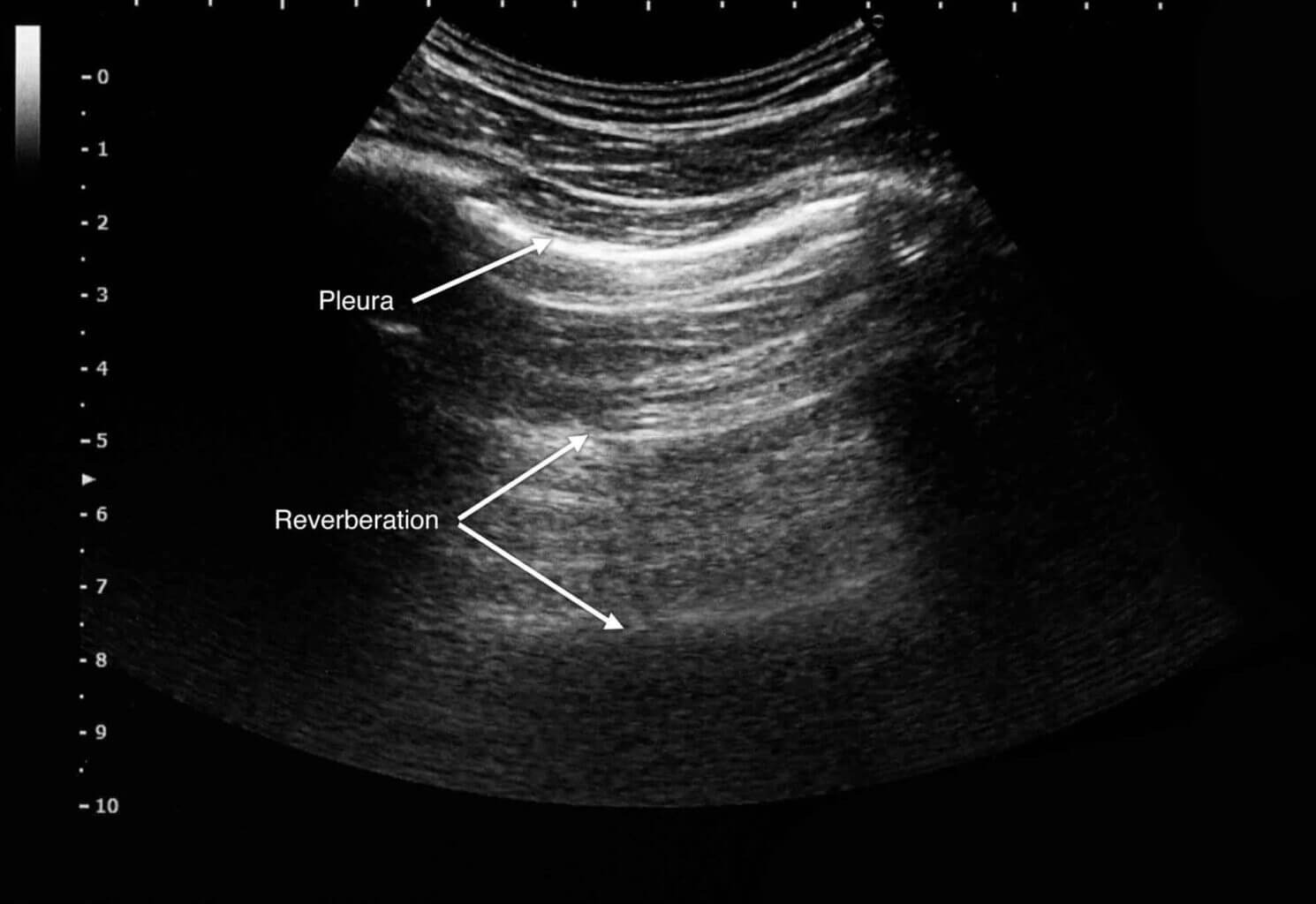

Problema #3: "¡Veo líneas verticales extrañas y brillantes!"

Esto es un Artefacto de Reverberación, a menudo llamado "cola de cometa"."

Se produce cuando el haz de sonido queda atrapado entre dos superficies muy reflectantes y rebota de un lado a otro.

• A veces es una pista: Este artefacto es ideal para detectar cuerpos extraños metálicos, como la punta de una aguja.
• La solución: Si te tapa la visión, cambia ligeramente el ángulo de la sonda. A menudo basta con una pequeña inclinación para que las líneas desaparezcan.

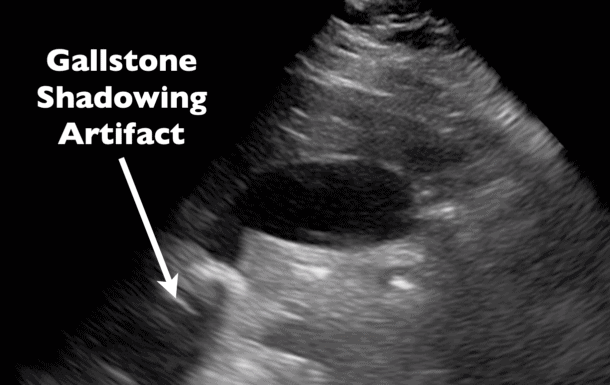

Problema #4: "¡Hay un vacío negro detrás de algo!"

Esto es Acoustic Shadowing.

Piensa en una gran roca en un río. El agua fluye a su alrededor, pero justo detrás de la roca hay un lugar tranquilo.

Los ultrasonidos funcionan del mismo modo. Cuando las ondas sonoras chocan contra algo muy denso (como un cálculo biliar o una costilla), no pueden atravesarlo. Esto deja tras de sí una "sombra" negra y sin señal.

• Esta es una pista ENORME: Así se identifican los cálculos biliares y renales. La sombra es tan importante como el propio cálculo.
• La solución: No puedes deshacerte de la sombra, pero puedes trabajar alrededor de ella. Escanea desde varios ángulos para ver el tejido a ambos lados.

• Utiliza artefactos como pistas: No te molestes sólo por los artefactos. Pregúntate: "¿Qué me está diciendo esto?". Una sombra o la cola de un cometa suelen ser piezas fundamentales del rompecabezas.
• En caso de duda, añade más gel: Un número sorprendente de imágenes defectuosas se debe a una mala conexión entre la sonda y la piel. Basta con un pequeño espacio de aire. Si la imagen es borrosa, la primera y más fácil solución es añadir una cantidad generosa de gel.
